Produktbeschreibung

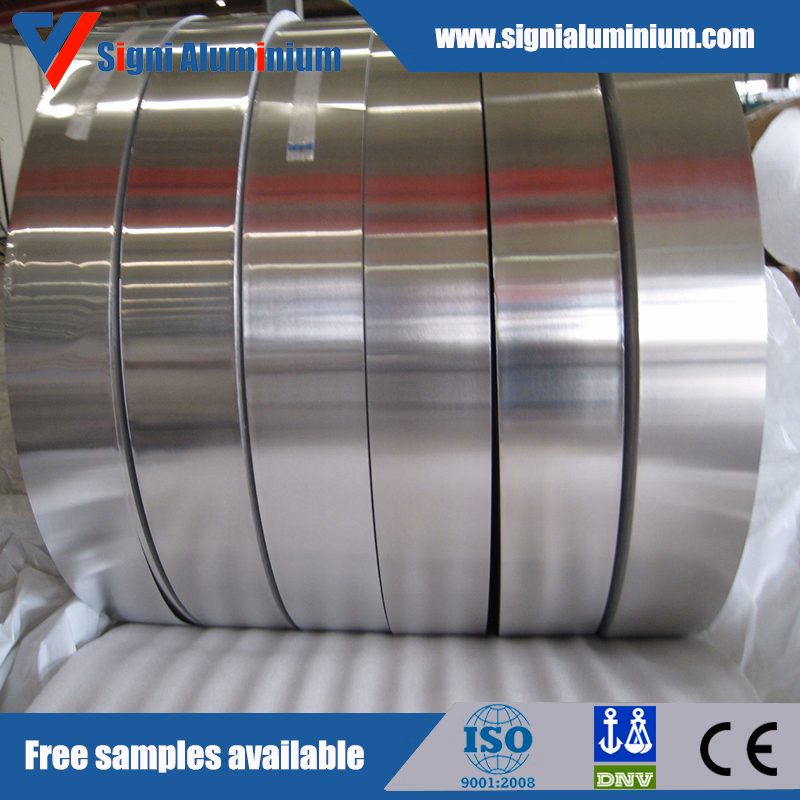

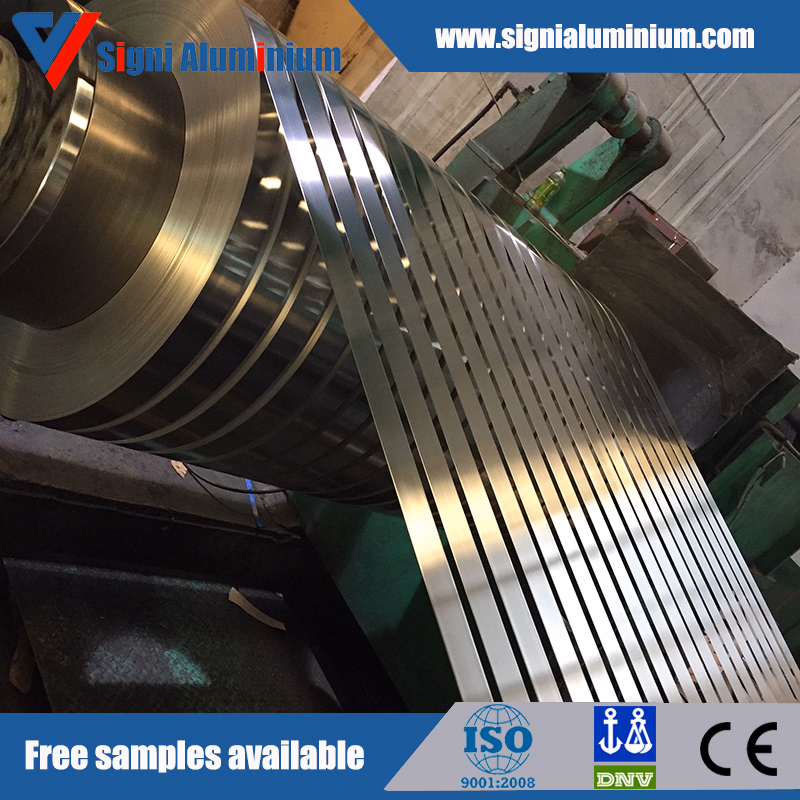

1100/3003 flaches Aluminiumband für Rahmen/Kühler
Bedingung des Aluminiumbandes
1. Stärke: 0.3-3mm
2. Breite: 40-90mm
3. Material (Legierung): 1100, 1050, 1070, 3003, 3004, 3105, 3005, 5005, 5052, 5754
Bedingungen des flachen Aluminiumstreifens:
1. Grad
1) 1000 Serie: 1050 1060 1070 1100 1200 1235 etc.
2) 2000 Serie: 2014 2024 etc.
3) 3000 Serie: 3003 3004 3005 3104 3105 3A21 etc.
4) 4000 Serie: 4047 4343 4045 etc.
5) 5000 Serie: 5005 5052 5083 5086 5154 5182 5251 5754 etc.
6) 6000 Serie: 6061 6063 6082 6A02 etc.
7) 7000 Serie: 7005 7075 etc.
8) 8000 Serie: 8006 8011 8079 etc.
2) Temperament: alles erhältliche, H1X, H2X, H3X, O, HXXX, TXXX
3) Stärke: 0.08mm und oben, pro Antrag des Abnehmers
4) Breite: 6mm und oben
5) Ring Identifikation: 75mm, 150mm, 200mm, 300mm, 400mm, 508mm und verkäufliches
Mechanisches Propeties des flachen Aluminiumbandes
| Interner Legierungs-Entwurf | Ehemalige B.S. Spezifikt. | 0.2% Beweis-DruckMPa | DehnfestigkeitMPa | % Dehnung | ScherstärkeMPa | Dauerschwingfestigkeit 50 Mil. Schleifen MPa | Härte | ||||
| Auf √5.65 SO | Auf 50 mm | Brinell | Vickers | Rockwell B | |||||||
| 1050A | 0 H18 | S1B | 35 133 | 75 146 | 25 - | 32 5 | 50 78 | 20 45 | 21 40 | 22 43 | - - |
| 1080A | 0 H18 | S1A | 30 125 | 75 138 | - - | 32 5 | 60 - | - - | 19 38 | 20 40 | - - |
| 1200 | 0 H14 H18 | S1C | 40 115 143 | 80 125 160 | 20 - - | 30 5 4 | 70 85 100 | 40 55 76 | 22 33 42 | 23 35 45 | - - - |
| 1350 | 0 H12 H14 H16 | P1E | 95 110 125 | 85 - - - | - - - - | - 60 70 75 | 55 - - - | - - - - | - - - - | - - - - | - - - - |
| 2014A | T4 T6 | HS15 | 255 420 | 410 470 | 10 8 | 14 7 | 262 293 | 170 170 | 115 145 | 122 153 | 67.3 81 |
| 2024 | T5 T4 | 345 325 | 480 470 | - - | 18 20 | 280 280 | 140 140 | 120 120 | 126 126 | 69.8 69.8 | |
| 3003 | 0 H14 H16 H18 | 45 160 180 235 | 110 170 200 260 | 32 7.5 4.5 4 | 80 100 100 110 | 50 60 70 70 | 28 40 47 55 | ||||
| 3103 | 0 H14 H18 | NS3 | 50 140 185 | 112 157 195 | - - - | 24 5 4 | 76 92 108 | 54 71 85 | 29 44 53 | 30 47 56 | - - - |
| 5005 | 0 H14 H18 | NS41 | - 115 170 | 120 165 195 | - - - | 30 8 5 | 76 96 110 | - - - | 28 40 50 | 29 42 52 | - - - |
| 5052 | 0 H22 H24 H26 H28 | 90 180 220 240 260 | 200 240 260 270 300 | 22.5 18.5 9.5 8.5 8 | 125 140 145 160 165 | 110 120 125 130 140 | 47 60 67 74 80 | 50 63 71 78 84 | |||
| 5083 | 0 H22 H24 | NS8 | 140 250 285 | 292 337 375 | 20 - - | 16 8 6 | 155 - - | 124 - - | 72 95 110 | 76 100 116 | - 52.5 63.6 |
| 5086 | 0 H22 H24 | 115 205 255 | 260 290 325 | 22 12 10 | 160 185 | ||||||
| 5558 | 0 | 169 | 270 | 14 | 16.5 | 143 | - | 75 | 82 | - | |
| 5154A | 0 H22 H24 | NS5 | 105 185 240 | 245 270 300 | 20 - - | 16 7 6 | 146 170 - | - 139 148 | 55 83 95 | 58 87 100 | - 40 52.5 |
| 5251 | 0 H22 H24 | NS4 | 87 150 190 | 180 220 250 | 20 - - | 18 6 5 | 125 139 | 92 124 - | 45 62 70 | 47 65 74 | - - - |
| 5454 | 0 H22 H24 | NS51 | 100 200 225 | 250 277 297 | 20 - - | 16 7 5 | 159 165 179 | - - - | 62 73 81 | 65 77 85 | - - - |
| 5558 | 0 | 270 | 169 | 14 | 16.5 | 143 | - | 75 | 82 | - | |
| 5754 | 0 | 120 | 230 | 20 | - | 155 | - | 60 | 62 | - | |
| 6061 | T4 T6 | HS20 | 125 265 | 215 305 | 18 11 | 16 9 | 165 205 | 95 95 | 60-70 90-100 | 64-74 95-105 | 48-56.6 - |
